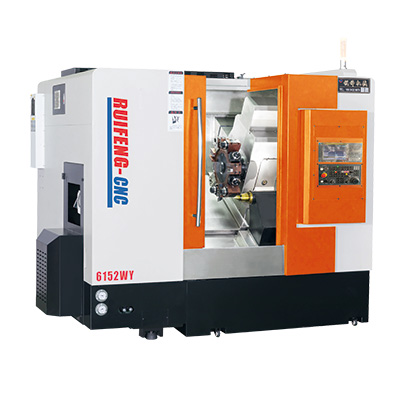

車銑復合尾頂機
產品特點
1、此機型底座采用整體鑄造結構，底座不加水泥，整機重量4.0噸以上，保證了機床使用長期不變形，剛性高，穩定性強。

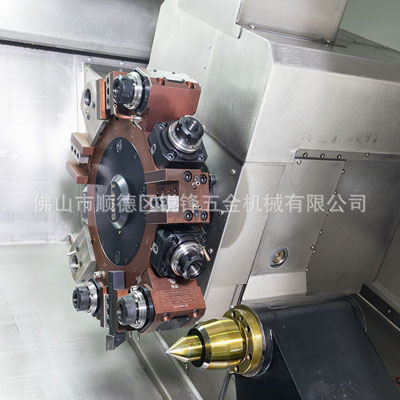

2、伺服動力刀塔：增加長行程Y軸，搭載刀具更豐富，功能更強大，應用更方便，刀塔可擴展一個刀未可裝4把刀具，雙出動力銑頭，極大提高了車刀跟銑刀的數量。

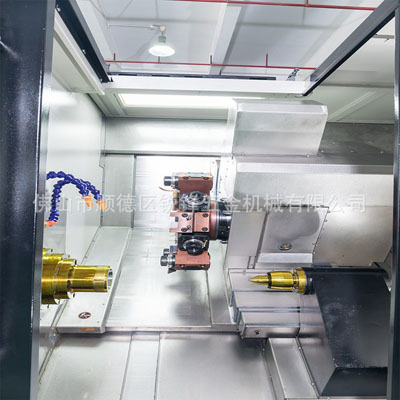

3、尾頂功能可全面解決長軸類加工的精度問題，銑削。
4、導軌采用臺灣上銀進口牌子，絲桿采用臺灣上銀外徑φ40MM精密級絲桿，使機床的剛性和精度更上一個級別。
5、特別注明，尾頂可用程序編程，極大方便了加工應用。
機床同時可以實現，車削，磨削，銑削，鉆孔，攻牙，滾齒，插槽，等等。實現車銑中心核心功能。
基本配置
| 序號 | 配件名稱 | 品牌與型號 | 產地 | 數量 |

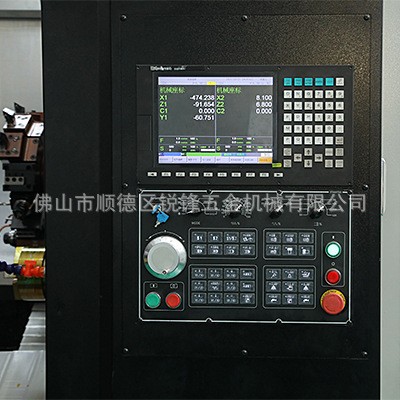

| 1 | 系統 | 新代21TB-E | 臺灣 | 1套 |
| 2 | 主軸 | 臺嶸/A2-6 | 臺灣 | 1套 |
| 3 | 主軸電機 | 新代/11KW | 臺灣 | 1套 |
| 4 | X、Z.Y軸電機 | 新代/2.4KW | 臺灣 | 各1套 |
| 5 | 動力頭電機 | 新代/3.1KW | 臺灣 | 1套 |
| 6 | 刀盤電機 | 新代/750W | 臺灣 | 1套 |
| 7 | 電器 | 施耐德 | 德國 | 1套 |
| 8 | 絲桿、導軌 | 上銀或銀泰 | 臺灣 | 2+2組 |
| 9 | 絲杠軸承 | NSK | 日本 | 1組 |
| 10 | 液壓系統 | 元力 | 國產 | 1套 |
| 11 | 伺服刀塔 | DY16-290-12工位 | 臺灣 | 1套 |
| 12 | 液壓卡盤 | 佳賀//8寸 | 臺資 | 1套 |
| 特殊可選配置（報價不含以下配件） | ||||
| 13 | 排屑機 | 52WY | 國產 | 1套 |
| 14 | 油浴送料器 | 順德 | 國產 | 1套 |
| 15 | 機械手 | 按配件要求 | 可選 | 1套 |
| 16 | 接料器 | 按配件要求 | 國產 | 1套 |
| 動力刀塔介紹 | ||||
| 品牌：臺灣 | 標配動力頭：90度兩個，0度兩個 | |||
| Y軸行程：90mm | 標配刀座：3個圓孔，4個外徑，1個端面 | |||
車銑復合尾頂機參數表
| 項目 | 名稱 | 6146WY | 6152WY |
| 加工范圍 | 床身最大回轉直徑/mm | ￠500mm | ￠550mm |
| 最大加工直徑/mm | ￠200mm | ￠250mm | |
| 最大加工工件長度/mm | 300mm | 正刀400反刀500mm | |
| 尾頂最大行程/mm | 300 | 400 | |
| 尾頂頂尖型號 | 莫氏5# | 莫氏5# | |
| 主軸 | 主轉端部形式 | A2-5 | A2-6 |
| 主軸通孔直徑/mm | ￠56mm | ￠65mm | |
| 最大棒料通孔直徑/mm | ￠46mm | ￠52mm | |
| 主軸轉速范圍/轉 | 1~5000 | 1~4000 | |
| 主軸電機功率/KW | 7.5 | 11 | |
| 套筒及回轉油缸規格 | 6寸 | 8寸 | |
| 行程及快速給進 | X、Z軸最大行程/mm | 400、500 | 400、500 |
| X、Z軸最快速移動m/min | 30 | 30 | |
| 絲桿及導軌尺寸 | X、Z、Y軸絲桿直徑 | ￠32、￠40 | ￠32。￠40 |
| X、Z、Y軸導軌寬度/mm | 35、35.30 | 35、35.30 | |
| 加工精度 | X、Z、Y軸重復定位精密 | 0.003mm/0.005MM | 0.003mm/0.005 |
| 外形尺寸 | 長*寬*高/mm | 2500*1600*2000 | 2700*1600*2000 |
| 重量/kg | 3500 | 4300 | |
| 其它規格 | 30°斜床身結構形式 | HTC300整體鑄造 | HTC300整體鑄造 |
| 伺服動力刀塔（刀位）/把 | 12 | 12 | |
| 刀塔方座、圓座規格/mm | □20*20、￠32 | □25*25、￠40 | |
| 動力刀塔行程（Y軸） | 70MM | 90MM | |
| 動力刀座規格 | BMT40 | BMT55 | |
| 動力頭轉速 | 最高4000 | 最高4000 | |
|
隨機技術文件 |
|||
